動態電壓恢復器(DVR)主要用于補償電壓暫降、驟升和中斷等電能質量問題,保障敏感負載的正常運行,其工作原理如下:
1. 檢測環節
o 電壓傳感器實時監測配電系統的輸入電壓。這些傳感器精確測量線路上的電壓幅值、相位等參數,并將這些模擬信號轉換為數字信號,傳送給控制系統。
o 控制系統對采集到的電壓數據進行快速分析處理。通過與預先設定的正常電壓幅值、頻率等標準值進行對比,判斷當前電壓是否存在異常。例如,當檢測到電壓幅值在短時間內下降到額定電壓的90%以下,持續時間在10ms到1min之間,控制系統判定發生了電壓暫降故障。
2. 儲能環節
o 動態電壓恢復器通常配備儲能裝置,常見的有電池儲能系統(如鋰電池、鉛酸電池等)、超級電容器或超導儲能系統等。
o 當檢測到電壓正常時,儲能裝置處于充電狀態。充電電路根據儲能裝置的特性,采用合適的充電策略,如恒流充電、恒壓充電等,將電能存儲起來。
o 一旦檢測到電壓異常,儲能裝置立即進入放電準備狀態,隨時為后續的電壓補償提供能量。
3. 補償環節
o 當控制系統判定電壓存在異常時,觸發補償操作。根據檢測到的電壓偏差情況,計算出需要補償?shù)碾妷悍岛拖辔弧?/span>
o 由電力電子變換器(如三相全橋逆變器等)將儲能裝置釋放的直流電能轉換為與電網電壓同頻率、同相位的交流電能。通過精確控制電力電子器件的導通和關斷時間,實現對補償電壓幅值和相位的精準調節。
o 將補償后的電壓注入到配電系統中,與異常的電網電壓疊加,使負載端的電壓恢復到正常水平。例如,當電網電壓暫降30%時,電力電子變換器輸出30%額定電壓的補償量,與暫降后的電壓疊加,從而保障負載端獲得正常的額定電壓。

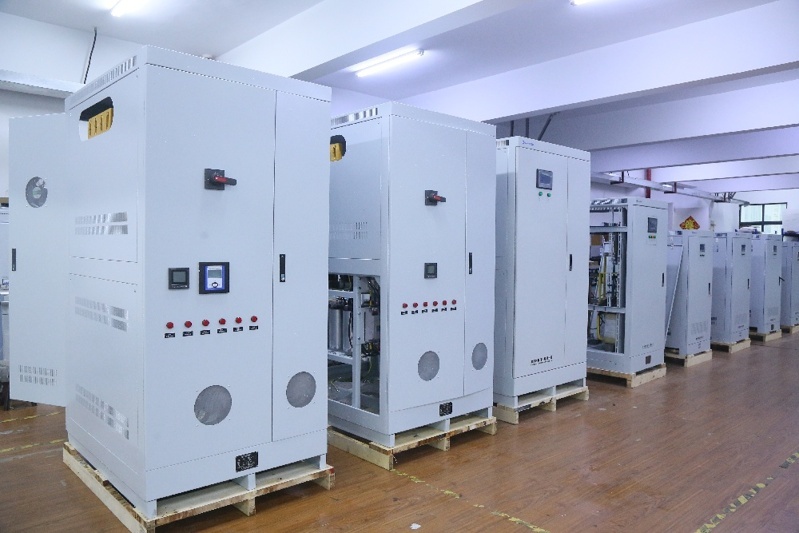

江蘇創穩電氣有限公司在動態電壓恢復器技術研發和產品制造方面,深入研究上述工作原理。通過不斷優化檢測算法,提高檢測精度和響應速度;采用先進的儲能技術和電力電子變換技術,提升產品的補償性能和可靠性,為用戶提供高效、穩定的電能質量解決方案。
