R型鐵心和環型鐵心(1)R型鐵心R型鐵心是一條兩頭很細中間較寬(類似一條細長的梭形,但四個邊又具有一定曲線),由連續均勻的優質鋼帶經卷繞而成的圓截面的鐵心。經過退火熱處理、浸漬烘培后,并不割開鐵心,因此鐵心的各項電磁指標,相對于切開的C型鐵心大為提高,是電子變壓

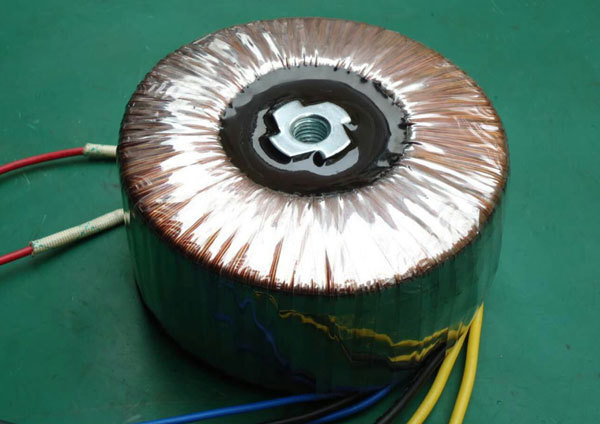

環形變壓器

器發展歷程中的升級換代產品。(2)環型鐵心其出現早于R型鐵心,只是硅鋼帶是一條矩形長條,成品為一圓環形,故名環型鐵心。在工頻范圍內,由于變壓器匣數較多,繞線工藝復雜,也易出現質量問題,發展一直不快。隨著環型變壓器繞線機性能的提高和工藝的完善,瓶頸已突破,呈現出良好的

R型變壓器
